Garden Lights transformator: 24, 60 of 150 W kiezen

Een Garden Lights transformator zet 230 volt om in 12 volt en komt in 24, 60 en 150 W. Belast hem niet tot het getal op de doos. Garden Lights laat op de 60 W 45 W aan lampen toe en op de 150 W 112,5 W, omdat ledlampen een transformator zwaarder belasten dan hun wattage zegt.

Wie in de winkel een doos met "60 W" ziet staan, telt zes spots van 5 W en twee wandlampen van 4 W bij elkaar, komt op 38 W, en denkt ruim te zitten. Dat klopt, maar nipt: er is nog 7 W over, niet 22 W. Zo'n regel van 75 procent vonden we bij in-lite en Lightpro niet.

Welke Garden Lights transformator heb je nodig?

Kies op wat je lampen samen vragen, en vergelijk dat met de kolom "wat je aansluit", niet met het getal in de naam. Tot 24 W past de kleinste, tot 45 W de 60 W en tot 112,5 W de 150 W.

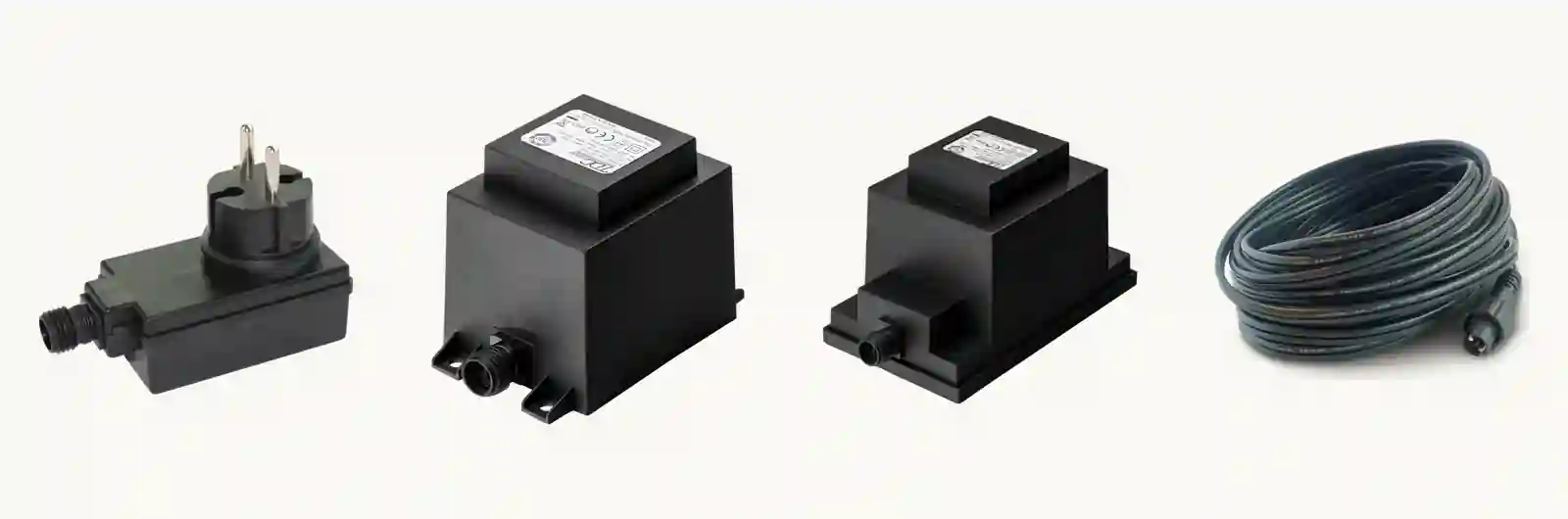

Van links naar rechts: de transformatoren van 24 W, 60 W en 150 W en de Flex-hoofdkabel SPT-2. Productfoto's van Garden Lights.

De reden staat in de handleiding van de 60 W en de 150 W. Door de power factor van ledverlichting mag je de transformator maximaal 75 procent van zijn vermogen belasten. Voor 60 W is dat 45 W, voor 150 W is dat 112,5 W. Dat zijn ook de getallen op de productpagina's. Voor de 24 W noemt de productpagina een maximale belasting van 24 W.

Ga er niet overheen. Volgens de handleiding kan een te hoge belasting onherstelbare schade aan de transformator geven. Garden Lights zelf rekent alles mee wat aan de kabel hangt: lampen en accessoires.

De productpagina's van de drie transformatoren noemen geen timer of schemersensor. Die koop je los: de donker/licht sensor met timer (6009011). Hij schakelt de lampen aan als het donker wordt en uit als het licht wordt, verdraagt tot 150 W en heeft een kabel van 1 meter.

Hoe ver mag de Flex-kabel lopen?

Tot 80 meter kabel, als je de transformator tot zijn maximum belast en de lampen gelijkmatig over de kabel verdeelt. Zo staat het in de veelgestelde vragen van Garden Lights. Ligt het meeste licht achter in de tuin, aan het eind van de kabel, dan voldoe je niet aan de tweede voorwaarde.

De hoofdkabel heet Flex, type SPT-2. Hij heeft geen vaste aansluitpunten en komt in rollen van 10, 25 en 50 meter. De draad is 16 AWG. Dat is dunner dan de 14 AWG van Lightpro en de 14/2 van in-lite. Naast Flex verkoopt Garden Lights een vast kabelsysteem, SPT-1 en SPT-3, met vaste aansluitpunten. Welk systeem je neemt, hangt af van je voorkeur, niet van je tuin.

Ook hier bepaalt de transformator hoeveel lampen er aan een kabel kunnen, niet de kabel. Een tweede kabel kopen voor meer lampen helpt dus niet; een grotere transformator wel.

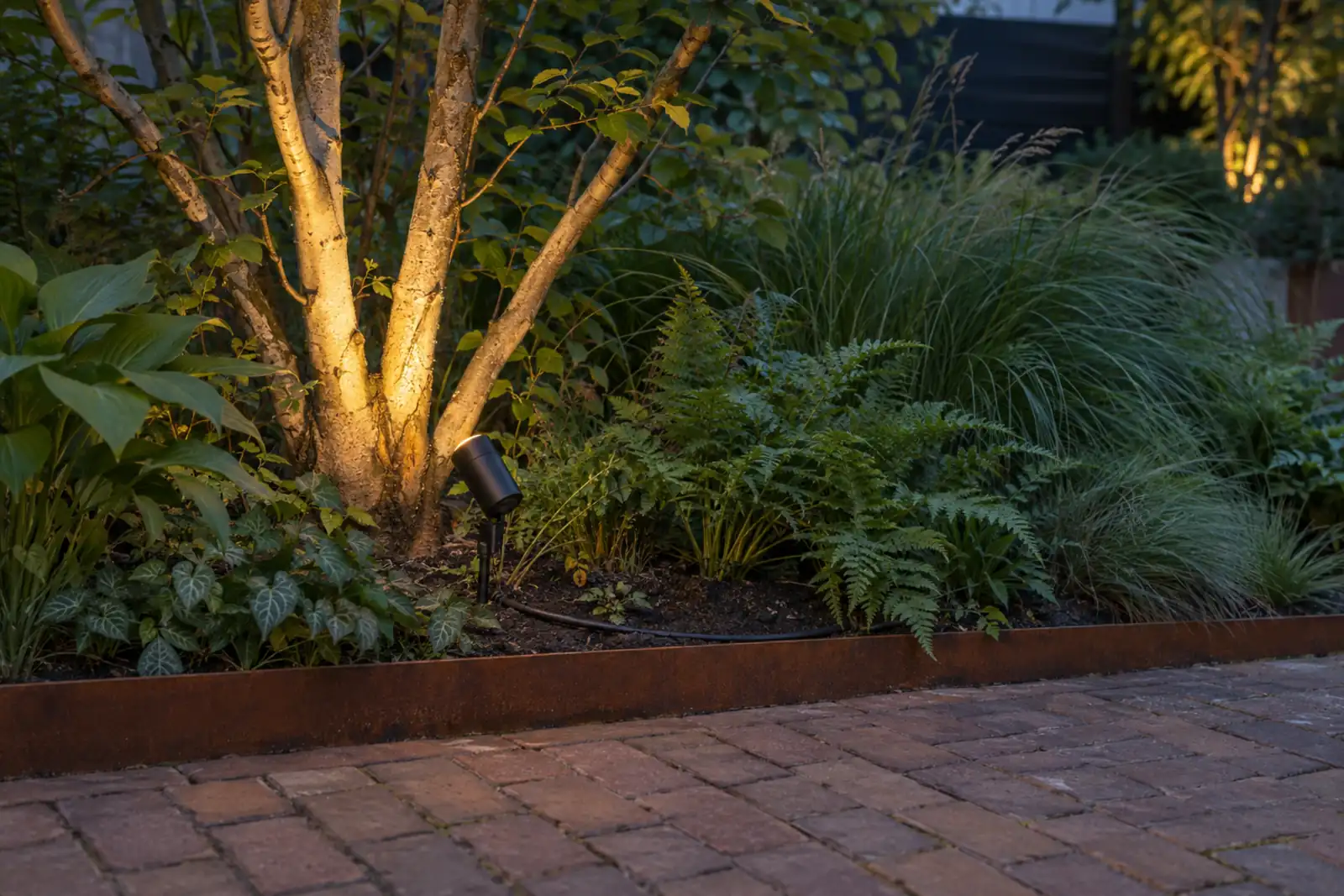

De kabel hoeft niet de grond in, omdat het systeem op laagspanning werkt. Leg hem langs de binnenkant van een border of tegen een rand, waar de schop er niet doorheen gaat. Een stalen rand langs de border is daar een goede geleider; welke rand bij welke ondergrond past, staat in de soorten kantopsluiting en hun maten.

Lampen en aftakkingen aansluiten met de Flex-connectoren

Een lamp zet je met een Flex connector Female op de hoofdkabel, op elke plek die je wilt. De Flex connector Male gebruik je aan het einde van de kabel, om hem op de transformator aan te sluiten of om een aftakking te maken.

Voor een aftakking met een overgebleven stuk SPT-2 heb je beide nodig: een Female op de hoofdkabel en een Male aan het begin van het losse stuk. Zo laat je een zijtak naar de schutting of naar een boom achter in de tuin lopen.

Komen er drie lampen op één plek, rond een boom of bij een zitje, dan is de kabelverdeler handig (6006011). Die heeft drie uitgangen, is waterdicht en kan tot 150 W aan.

Kies het vaste systeem en heb je nog een aansluitpunt over, dan zet je een verlengkabel daar direct op. Op een Flex-kabel werk je altijd met de Female.

Rekenvoorbeeld: zes Arcus-spots en twee Gilvus-wandlampen

Neem zes Arcus-spots van 5 W in de borders en twee Gilvus-wandlampen van 4 W op de schutting. Samen is dat 30 W plus 8 W, dus 38 W.

De 24 W is te klein. De 60 W draagt 45 W aan lampen, dus 38 W past, met 7 W over. Eén Arcus erbij maakt 43 W en past nog. Twee Arcus erbij maken 48 W, en dan ga je over de 45 W heen: dan heb je de 150 W nodig, die tot 112,5 W draagt.

Voor de kabel in een tuin van zes bij twaalf meter is een Flex-rol van 25 meter genoeg. Laat hem vanaf de transformator langs de borders lopen, zet de spots erop met een Female, en maak met een Female en een Male een zijtak naar de twee wandlampen. Bij 38 W blijft de kabel ver onder de 80 meter die Garden Lights bij volle belasting noemt.

Slim schakelen met de Smart Life app

De transformatoren van Garden Lights zijn niet slim. Slimme bediening loopt via de Smart Life app, op twee manieren.

Met de Switch Smart maak je een bestaand of nieuw 12 volt-systeem bedienbaar met de app. Die werkt via wifi en heeft geen gateway nodig.

Voor de Zigbee-lampen en de Motion Sensor Smart heb je de Gateway Smart nodig. Die zet wifi om in Zigbee. Een Zigbee-lamp stel je dan in de app in, en bij de kleurlampen kies je ook de kleur.

Beide werken alleen op een 2,4 GHz-wifinetwerk, niet op 5 GHz. Wil je zonder telefoon toch automatisch licht, dan doet de donker/licht sensor met timer dat.

Garden Lights in je eigen tuin plannen

Hoeveel watt je nodig hebt, weet je pas als je weet waar elke lamp staat. In tuinontwerp.app zet je je perceel op schaal neer, met je huis, je terras en je borders. Bij Verlichting kies je Garden Lights, en dan zie je alleen de lampen, kabels en transformatoren van Garden Lights, omdat merken in één kabelsysteem niet samengaan.

Een lamp krijgt in de app de maat die de productpagina van Garden Lights noemt. Een Gilvus hangt aan de gevel, een schuur of de schutting; een vijverspot staat in het water. De Flex-kabel teken je langs je lampen. Het overzicht telt de watts van je Garden Lights-lampen op en zet ze naast wat je transformatoren leveren. Onder Nodig staat welke transformator je nodig hebt en hoeveel, en vragen de lampen meer dan een transformator levert of loopt de Flex-kabel te ver, dan zegt de app dat, met wat je eraan doet. Schuif de klok naar de avond en je ziet waar het licht valt.

Garden Lights en Lightpro komen van dezelfde fabrikant, maar wij vonden geen verklaring dat hun onderdelen in elkaar passen. Lees ook hoe de transformatoren van Lightpro werken en welke HUB en kabel je bij in-lite kiest. De andere posts over het aanleggen van je tuin staan in de categorie aanleg.

Reken met 45 W op de 60 W en met 112,5 W op de 150 W, en houd de Flex-kabel binnen 80 meter. Begin met je adres onderaan deze pagina en plaats je Garden Lights-lampen in je eigen tuin.
