in-lite transformator: welke HUB en welke kabel kies je

Een in-lite transformator heet een HUB en zet de 230 volt uit het stopcontact om in 12 volt voor je tuinlampen. Je telt de VA-waarde van al je armaturen op en kiest een HUB die daar ruim boven zit. De HUB-75 levert 75 VA, de SMART HUB-150 150 VA en de SMART HUB-300 300 VA.

Wie tuinverlichting van in-lite koopt, staat bij de dealer voor vier zwarte kastjes en twee rollen kabel die er hetzelfde uitzien. Het verschil zit in vier getallen: hoeveel VA de HUB levert, hoeveel kabels eruit lopen, hoeveel VA één kabel mag dragen en hoe ver die kabel mag lopen.

Welke in-lite HUB heb je nodig?

Kies op het totaal van je lampen, en daarna op de bediening. De HUB-75 en de SMART HUB-75 dragen allebei 75 VA. De SMART HUB-150 draagt het dubbele, verdeeld over drie kabels. De SMART HUB-300 draagt 300 VA en werkt alleen met de dikke 10/2-kabel.

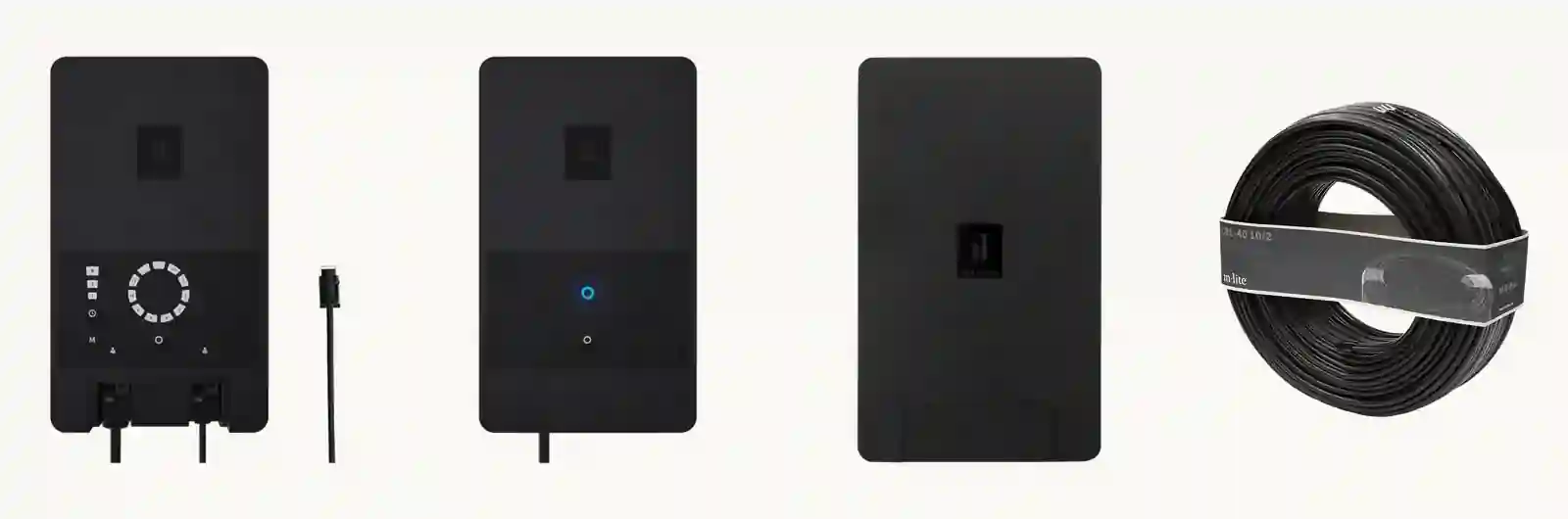

Van links naar rechts: HUB-75, SMART HUB-75, SMART HUB-150 en de 10/2-kabel. Productfoto's van in-lite.

Let op de eenheid. in-lite geeft het vermogen van een HUB in VA en niet in watt, omdat elk armatuur ook een VA-waarde heeft. De twee getallen liggen uit elkaar: een SCOPE-spot gebruikt 3 W, maar telt op de HUB voor 5,2 VA. Wie met watts rekent, kiest een HUB die te klein is. De VA-waarde staat op de doos, in de handleiding en op de productpagina van elk armatuur.

Het getal in de naam is de capaciteit. Op de SMART HUB-150 sluit je dus meer of zwaardere lampen aan dan op een HUB-75. in-lite geeft geen percentage voor de marge, maar raadt een HUB aan die ruim boven je totaal zit, zodat je later kunt uitbreiden. Verdeel de lampen ook over de uitgangen. Op een SMART HUB-150 mag één uitgang 100 VA dragen, niet de volle 150.

Een HUB hangt overdekt, op een plek zonder neerslag. Kan dat niet, dan verkoopt in-lite er een beschermkap voor, de HUB PROTECTOR. En de HUB hoort bij in-lite lampen: met onderdelen van een ander merk vervalt de garantie van vijf jaar.

Hoe lang mag een in-lite kabel zijn: 14/2 of 10/2?

Een 14/2-kabel mag 40 meter lopen, een 10/2-kabel 80 meter. Die afstand meet je langs de kabel, van de HUB tot het verste eindpunt. Een aftakking telt mee, en de grens geldt per kabeluitgang. Twee kabels uit één HUB mogen dus elk 40 meter lopen.

Je herkent de dikke kabel aan het opschrift "10AWG" en "2 x 5.26 mm2" en aan zijn breedte van 10 mm. Op de dunne staat "14AWG". Beide zijn tweeaderig en werken op 12 volt.

De 10/2 kies je niet voor meer lampen, maar voor een langere afstand. Hij is dikker en verliest daardoor minder spanning over dezelfde lengte. Voor een korte route langs een terras en een border is de 14/2 genoeg. Moet één kabel naar een boom achter in een diepe tuin of naar een vijver aan de overkant, dan reken je de route na: ligt een eindpunt verder dan 40 meter van de HUB, dan wordt het de 10/2.

Op de SMART HUB-300 gelden andere getallen. Daar mag de 10/2 tot 160 meter lopen, en de 14/2 past er niet op. Dat is de HUB voor een tuin waar de verste lamp ver van het huis staat.

Leg de kabel in een lijn. in-lite geeft de maximale lengte op voor een kabel die lineair ligt, van de HUB naar een eindpunt. Een rondgaande kabel die met beide uiteinden terugkomt in de HUB is niet de bedoeling. Wie een kabel langs een border legt, legt hem vaak langs de rand van een terras of pad; hoe je die rand kiest, staat in welke kantopsluiting bij gras, grind en zandbak past.

Zo sluit je een lamp en een aftakking aan

Elk in-lite armatuur komt met een EASY-LOCK. Die klem zet je op iedere plek op de hoofdkabel, dus je hoeft vooraf niet te weten waar elke lamp komt. De verbinding zit vol gel, en mag daarom op of onder de grond liggen.

Staat een lamp verder van de hoofdkabel, dan overbrug je dat met een verlengkabel van 1, 2 of 3 meter. Verplaats je later een lamp, dan haal je de EASY-LOCK los en zet je hem op een nieuwe plek.

Een tweede kabel maak je met de kabelverbinder CC-2 aan de eerste vast. Dat kan aan het eind, maar ook halverwege, zodat je een ander deel van de tuin bereikt. in-lite zegt er zelf bij: liever niet te veel aftakkingen. Een aftakking telt mee in de lengte van de kabel waar hij aan hangt.

Maak voor je gaat graven een kabelplan. Teken de HUB, de lampen en de route van elke kabel, en zet bij elk armatuur zijn VA-waarde. In het kabelplan van in-lite zelf komen de armaturen samen op 75,1 VA, net boven een HUB-75. Dat is precies het moment om een uitgang te splitsen of een grotere HUB te nemen.

Rekenvoorbeeld: zes spots en twee wandlampen

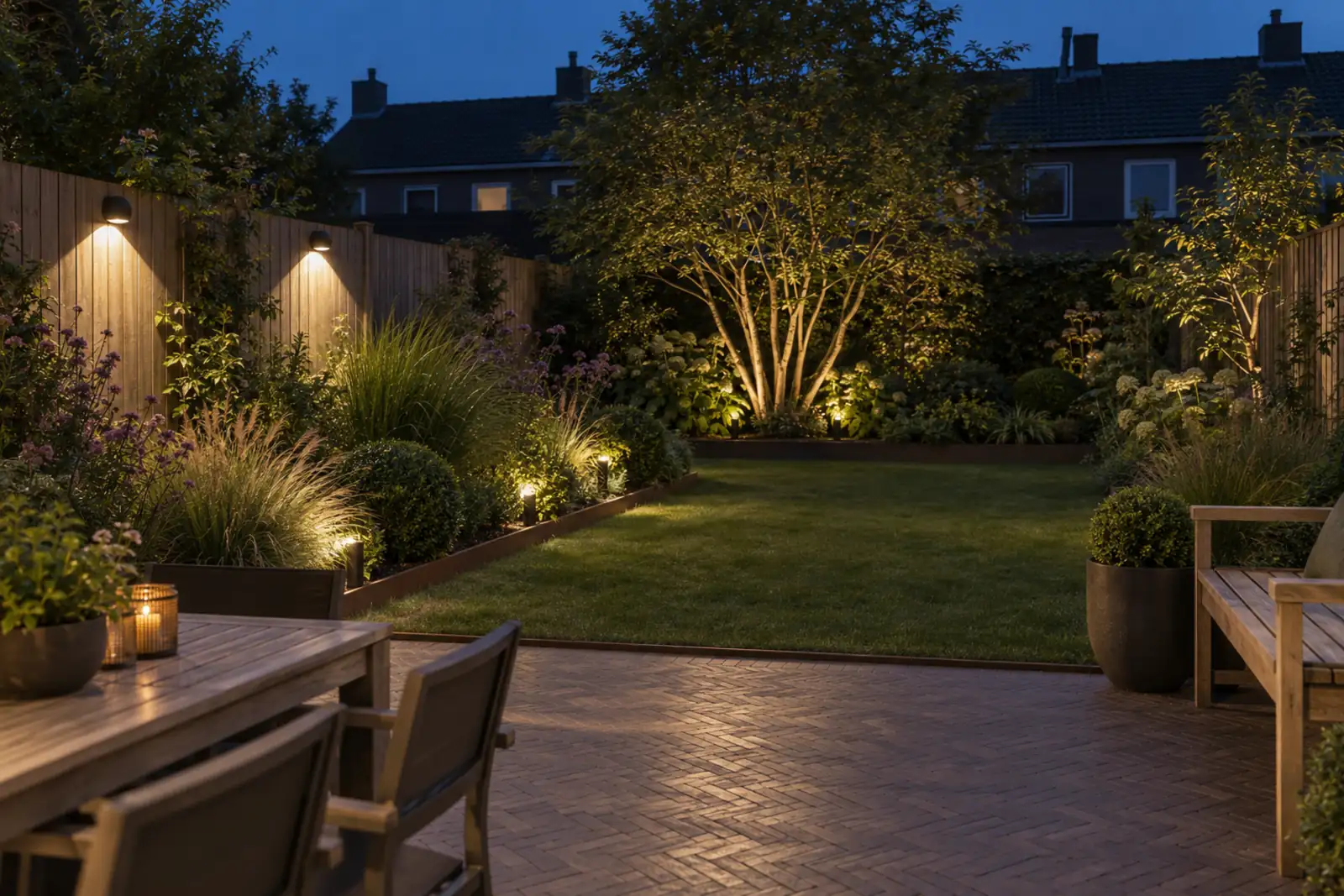

Neem een achtertuin van zes bij twaalf meter. Je wilt zes SCOPE-spots in de borders en twee HALO DOWN BLACK-wandlampen op de schutting. Een SCOPE telt voor 5,2 VA, een HALO DOWN BLACK voor 5 VA.

Een HUB-75 draagt 75 VA, dus 31,2 VA plus 10 VA past, met 33,8 VA over voor latere lampen. Je hebt geen SMART HUB-150 nodig.

Hang de HUB onder een overkapping aan de achtergevel. Laat de eerste uitgang langs de linkerborder naar achteren lopen, met de zes spots erop. Stel dat de verste spot 15 meter kabel van de HUB staat: dat is ruim binnen de 40 meter van de 14/2. De tweede uitgang gaat langs de schutting naar de twee wandlampen.

Kies de SMART HUB-75 als je de wandlampen los van de spots wilt schakelen. Elke uitgang is dan een eigen groep in de app: de spots kunnen eerder uit, terwijl de wandlampen bij het terras branden tot je naar binnen gaat. Met de HUB-75 gaan beide kabels tegelijk aan en uit.

Gewone HUB of SMART HUB: wat schakel je met de app?

Met de app schakel en dim je per kabeluitgang, nooit per lamp. Een SMART HUB heeft twee of drie uitgangen, en elk daarvan is een groep die je apart aan, uit en op tijd zet. Lampen op één kabel volgen altijd samen.

De HUB-75 bedien je met knoppen op het kastje. Hij schakelt met de meegeleverde lichtsensor en een timer, en zijn twee uitgangen gaan samen. Wil je alles tegelijk aan bij schemer en uit na een vast aantal uren, dan is dat genoeg.

De SMART HUBs werken met de in-lite app voor iOS en Android, via Bluetooth Low Energy. Richt de voorkant van de HUB naar de plek waar je de app het meest gebruikt, dan houdt de verbinding het best.

Wil je de tuinverlichting via internet bedienen, dan is er de SMART BRIDGE. Die verbindt het SMART-systeem met internet en met Google Home, Apple Homekit, Amazon Alexa en andere systemen die Matter spreken. Dan zet je de tuinverlichting ook met een spraakopdracht aan.

Je in-lite verlichting tekenen in tuinontwerp.app

Welke HUB en welke kabel je nodig hebt, zie je pas goed als de lampen op hun plek staan. In tuinontwerp.app zet je je eigen perceel op schaal neer, met je huis, terras en borders. Bij Verlichting kies je eerst een merk, en daarna de lampen van dat merk. Lampen, kabel en transformator van één merk werken samen; merken mengen kan in de app niet, net als in de tuin.

Een in-lite lamp staat in de app op de maat die in-lite op de productpagina noemt. Een wandlamp hang je aan de gevel, een schuur of een schutting, en een vijverlamp zet je in de vijver of op de rand. De kabel teken je als een lijn door de tuin, en bij de 14/2 staat "tot 40 m van de transformator". In het overzicht zie je per merk de lampen, de transformatoren, de meters kabel en het vermogen van je lampen tegen dat van je HUB, in VA. Vragen de lampen meer dan de HUB levert, of loopt een kabel te ver, dan zegt de app in één zin wat er mis is en wat je eraan doet; onder Nodig staat welke HUB je nodig hebt, en hoeveel. Zet de klok op de avond en je ziet waar je lampen licht geven.

Werk je met een ander merk, lees dan hoe de transformator en kabel van Lightpro werken, of de transformatoren van Garden Lights met hun 75 procent-regel. Meer over de aanleg van je tuin staat in de categorie aanleg.

Tel de VA, kies de HUB, en houd elke kabel binnen 40 of 80 meter. Begin bij het adresveld onderaan deze pagina en zet je lampen in je eigen tuin.
