Lightpro transformator: 24, 100 of 150 W en de kabel

Een Lightpro transformator maakt van 230 volt de 12 volt voor je tuinlampen en bestaat in drie maten: 24 W, de Touch 100 W en de Touch 150 W. Tel de watts van al je lampen en accessoires op en kies de maat erboven. Eén hoofdkabel mag bij volle belasting 80 meter van de transformator lopen.

Lightpro is het merk dat meestal de hovenier aanlegt; het zustermerk Garden Lights van dezelfde fabrikant, Techmar, richt zich op de consument. Het systeem is eenvoudig: één transformator, één soort kabel en twee soorten connectoren. Wat je moet uitzoeken, is welke maat transformator en hoe je de kabel door de tuin legt.

Welke Lightpro transformator past bij je lampen?

De transformator kies je op de som van de watts. Onder 24 W volstaat de kleinste. Tot 100 W wordt het de Touch 100 W, en daarboven de Touch 150 W. Andere maten noemt Lightpro niet.

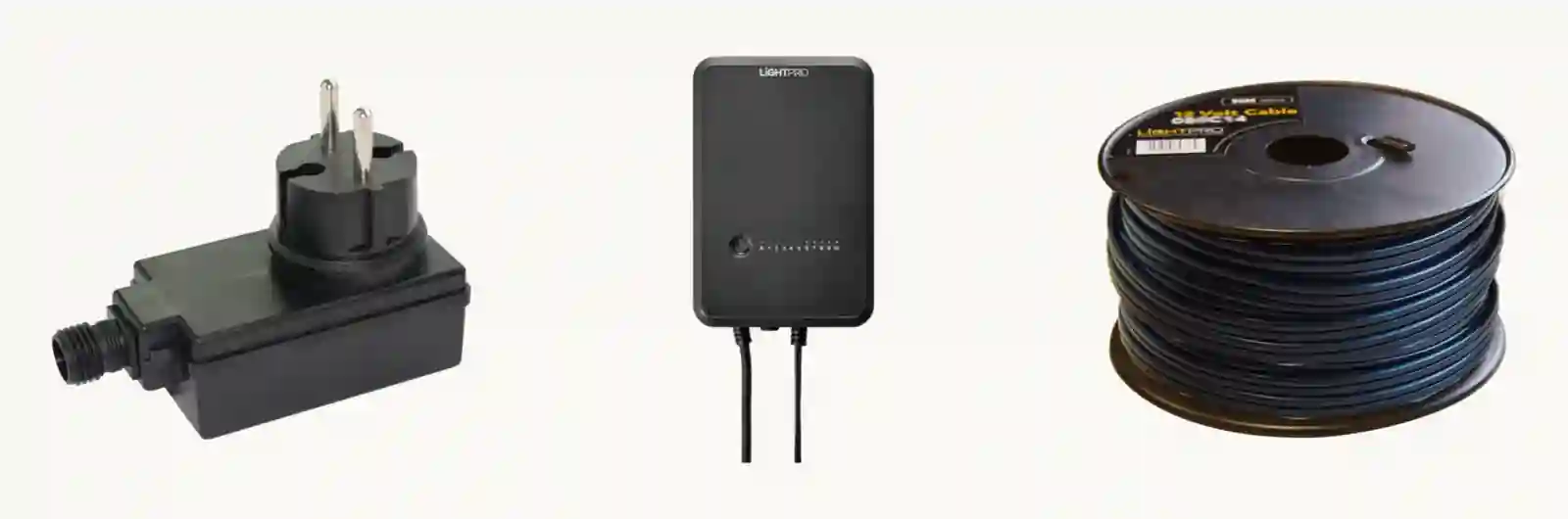

Van links naar rechts: de transformator van 24 W, de Touch (dezelfde behuizing voor 100 W en 150 W) en de 14 AWG-hoofdkabel. Productfoto's van Lightpro.

Houd ruimte over. Lightpro raadt aan altijd overcapaciteit in watts te hebben, zodat je later lampen bijzet zonder een nieuwe transformator. Een percentage noemt het merk niet. Wie op 95 W uitkomt, neemt dus de Touch 150 W en niet de Touch 100 W.

De twee Touch-modellen hebben één knop. Daarmee zet je de lampen aan of uit, of je kiest stand A: dan gaan ze vanzelf aan bij donker en uit bij licht, dankzij de schemersensor. Wil je zelf bepalen hoe lang ze branden, dan stel je een van de tien standen van de timer in, van 1 tot 10 uur.

Hang een Touch volgens de handleiding minstens 50 cm boven de grond. Hij is spatwaterdicht (IP44), en voor zwaar weer verkoopt Lightpro een losse kap, de Transformator Touch Cover. Bij kortsluiting of een te grote belasting schakelt een zekering de transformator uit. Haal de oorzaak weg en druk op de Reset-schakelaar.

Hoe lang mag de Lightpro kabel zijn?

Maximaal 80 meter vanaf de transformator, als je de transformator volledig belast en de lampen gelijkmatig over de kabel verdeelt. Dat zijn drie voorwaarden in één zin. Hangen de meeste lampen aan het eind van een lange kabel, dan zijn ze niet gelijkmatig verdeeld, en dan geldt die 80 meter niet meer.

De hoofdkabel is één soort: tweeaderige 12 volt-kabel van 14 AWG. Hij komt op rollen van 25, 50, 100 en 200 meter, met de artikelnummers 025C14 tot en met 200C14.

Hoeveel lampen er op een kabel kunnen, hangt niet van de kabel af. Dat bepaalt de transformator. De kabel draagt wat de transformator levert, over de afstand die het merk noemt.

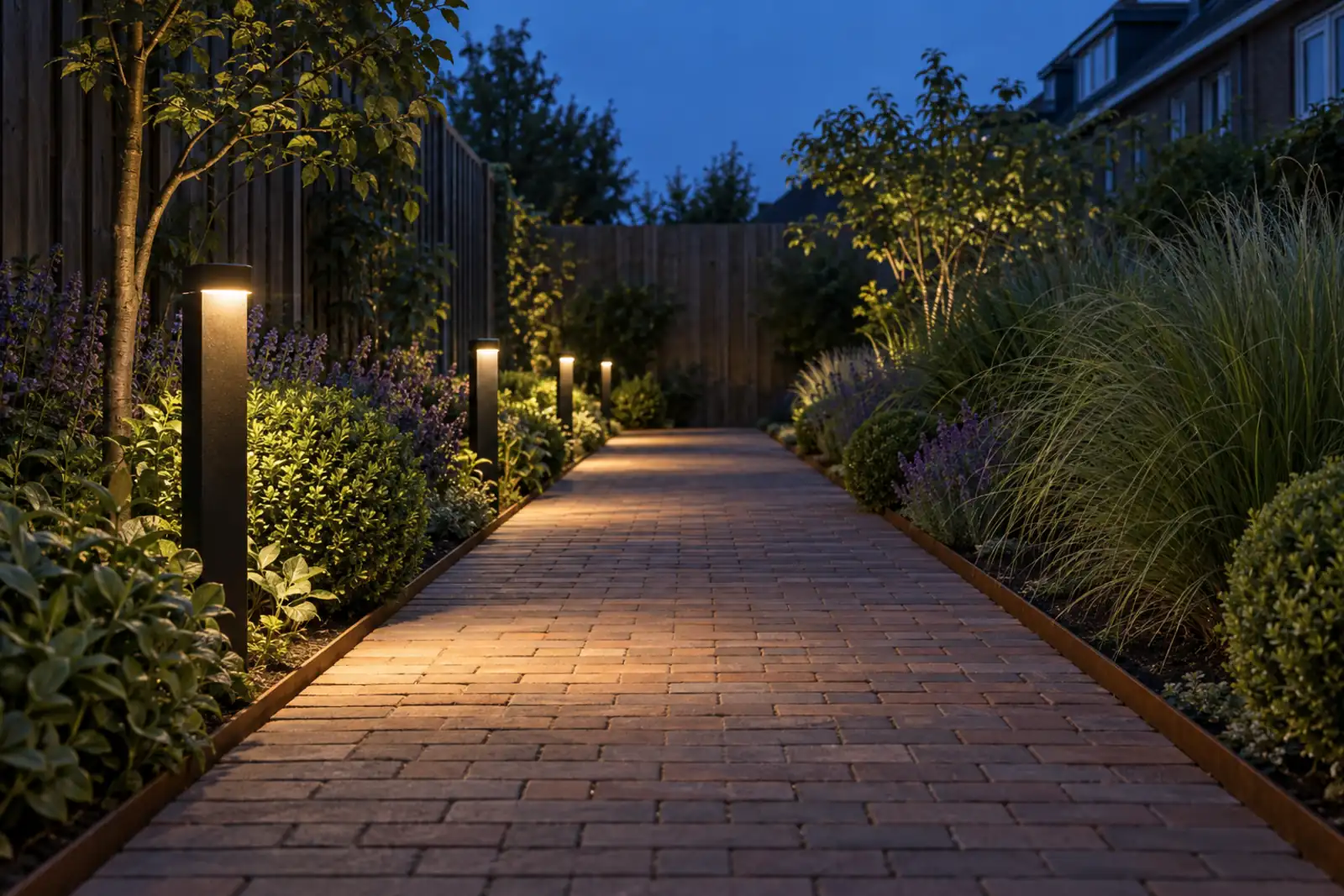

De kabel hoeft niet de grond in. Het systeem werkt op laagspanning, en laagspanningskabels hoef je volgens Lightpro niet in te graven. Leg hem langs de binnenkant van een border of tegen de rand van een pad, waar hij niet in de weg ligt en waar je hem later terugvindt. Hoe je die rand zelf kiest, lees je in kantopsluiting kiezen voor gras, grind en border.

Lampen en aftakkingen aansluiten met Connector F en M

Elke lamp van Lightpro komt met een Connector F, een vrouwelijke connector die je op de hoofdkabel schroeft. De kabel heeft geen vaste aansluitpunten, dus de lamp komt waar jij hem wilt. Verplaats je de connector, dan blijven er gaatjes in de kabel achter. Volgens Lightpro is dat volstrekt veilig, en trekken ze na verloop van tijd verder dicht.

De mannelijke Connector M zit aan het begin van een kabel. Daarmee steek je de hoofdkabel in de transformator. Dezelfde connector gebruik je voor een aftakking.

Een aftakking maak je in drie stappen. Zet een Connector F op de hoofdkabel, op de plek waar de zijtak moet beginnen. Zet een Connector M op een stuk verlengkabel of op een nieuw stuk hoofdkabel. Steek de M in de F. Je kunt vanaf de transformator zo één of meer aftakkingen maken.

Wil je op één plek meerdere lampen kwijt, bijvoorbeeld drie spots rond een boom, dan is er de kabelverdeler (216A). Die heeft drie uitgangen, is waterdicht en verdraagt tot 150 W.

Rekenvoorbeeld: zes Castor 4-spots en twee Kuma-wandlampen

Stel: een tuin van zes bij twaalf meter, met zes spots in de borders en twee wandlampen op de schutting. Je kiest de Castor 4, een dimbare spot die tot 6 meter ver schijnt, en de Kuma, een ronde wandlamp die naar beneden schijnt.

Met 21 W plus 12 W kom je op 33 W. De transformator van 24 W is te klein. De Touch 100 W past, met 67 W over voor lampen die je later bijzet. Een Touch 150 W is niet nodig.

Voor de kabel neem je een rol van 25 meter. Begin bij de transformator aan de achtergevel, loop langs de linkerborder naar achteren en zet daar de spots op de kabel. Maak bij het terras een aftakking met een Connector F en een Connector M naar de schutting, voor de twee wandlampen. Bij 33 W op een transformator van 100 W blijft de kabel ver onder de 80 meter die Lightpro bij volle belasting toestaat.

Wil je de spots later dimmen, dan kan dat op de Castor 4 zelf, in 6 standen. De Touch-transformator schakelt alle lampen samen aan en uit.

Slim schakelen met Lightpro: Zigbee en de Gateway Smart

De Touch-transformatoren bedien je met een knop, niet met een app. Slim wordt het systeem via de lampen zelf. De Zigbee-lampen van Lightpro bedien je in de Lightpro-app: aan, uit, dimmen en een kleur kiezen.

Daarvoor heb je de Gateway Smart (219A) nodig. Die zet wifi om in Zigbee, en hoort binnen, in een stopcontact van 230 volt met de meegeleverde adapter. Koppel eerst de gateway en daarna pas de lampen.

Het signaal springt van lamp naar lamp. Tussen twee producten mag volgens Lightpro maximaal 20 meter zitten. Een gemiddelde tuin kan op één gateway, maar het merk raadt een eigen gateway aan voor de voortuin en de achtertuin.

Heb je alleen gewone lampen, dan is de Touch-transformator met schemersensor en timer het eenvoudigste: hij schakelt alles samen, zonder telefoon.

Lightpro-lampen op je eigen tuin uitproberen

Een lichtplan maak je het makkelijkst op een tekening van je eigen tuin. In tuinontwerp.app laad je je perceel op schaal, met de gebouwen erop, en teken je je terras en borders. Kies bij Verlichting het merk Lightpro, en alleen de lampen, kabel en transformatoren van Lightpro staan klaar. Lampen van verschillende merken passen niet op één kabel, dus de app houdt ze per merk apart.

De app tekent een lamp op de maat die Lightpro opgeeft. Een Kuma hang je aan een muur of schutting, een vijverlamp gaat in het water. De 14 AWG-kabel teken je langs je lampen, en het overzicht telt per merk de watts van je lampen tegen de watts van je transformator. Is een transformator te klein of een kabel te lang, dan zegt de app dat met een oplossing erbij, en onder Nodig staat welke transformator past, en hoeveel. Met de klok op de avond zie je hoe het licht valt.

Kijk ook naar de HUBs en kabels van in-lite, die in VA rekenen, of naar de transformatoren van zustermerk Garden Lights. Alle posts over het werk in de tuin staan in de categorie aanleg.

Tel je watts, kies 24, 100 of 150 W met ruimte over, en blijf binnen 80 meter kabel. Vul onderaan deze pagina je adres in en leg je Lightpro-lampen op je eigen perceel.
